一站式PCBA智造廠家今天為大家講講PCB設計中焊盤設計標準是什么?PCB設計中焊盤設計標準規范。在電子制造領域，焊盤設計是PCB設計中至關重要的環節，它直接影響元器件的安裝質量和電路板的性能。

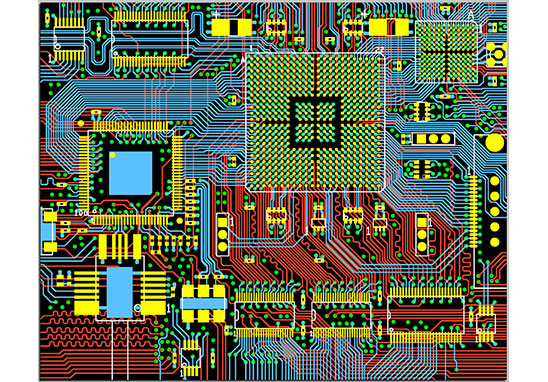

　　PCB設計中焊盤設計標準規范

　　1. 焊盤的基本定義和目的

　　焊盤(Pad)是印刷電路板上用于焊接元器件引腳的金屬區域，通常由銅制成。其主要目的是確保元器件與電路板之間形成穩定的機械和電氣連接。焊盤設計的質量直接影響焊接強度、電氣性能以及整體PCB的可靠性，因此焊盤設計是PCB布局和制造過程中不可忽視的關鍵部分。

　　2. 焊盤的尺寸和形狀標準

　　焊盤的尺寸和形狀設計必須兼顧工藝可制造性、元器件焊接要求以及電氣性能。常見的焊盤類型有以下幾種：

　　2.1 通孔焊盤(Through-hole Pads)

　　通孔焊盤是用于插裝元器件的焊接區域，通常伴有鉆孔，供元器件引腳穿過PCB。此類焊盤應根據元器件引腳直徑和PCB層厚度進行設計，確保足夠的焊料填充量。IPC-2221標準建議，焊盤孔徑應比元器件引腳直徑大約 0.2 - 0.3mm，以確保引腳順利通過，并留有焊料填充空間。

　　2.2 表面貼裝焊盤(Surface Mount Pads)

　　表面貼裝焊盤用于表面貼裝元器件(SMDs)的焊接，無需穿孔。其尺寸和形狀應與元器件引腳的大小和布局一致。IPC-7351A標準提供了詳細的表面貼裝焊盤設計指南，常見的形狀有矩形、橢圓形和圓形。設計時應考慮焊料分布，焊盤過小會導致焊接不良，過大則可能引發焊料橋接。

　　2.3 焊盤間距

　　焊盤之間的間距決定了焊接時是否會發生短路或虛焊問題。根據IPC-2221標準，焊盤之間的最小間距應考慮制造工藝能力和元器件引腳間距，尤其是細間距元器件(如QFN、BGA)的設計要求。一般來說，焊盤之間的最小間距應不小于 0.2mm，以確保良好的焊接和電氣性能。

　　3. 焊盤與其他PCB設計元素的關系

　　3.1 焊盤與導線

　　焊盤與導線之間的連接設計直接影響電路的導電性能和機械強度。導線寬度和焊盤連接點的角度應盡量避免過急的轉角，通常建議使用45度斜角或弧形連接，以減小導電路徑阻抗，避免信號完整性問題。此外，焊盤的設計還應考慮電流負載能力，較大的電流要求更寬的導線與焊盤連接。

　　3.2 焊盤與組件

　　焊盤尺寸必須與元器件引腳的尺寸匹配，以確保焊接時元器件能夠牢固固定在PCB上。如果焊盤過小，焊接強度不足，可能導致元器件脫落;如果焊盤過大，焊接時的焊料量可能不足或?qū)е潞噶蠘蚪印Ｌ貏e是對BGA和QFN等高密度元器件，其焊盤設計要求更加嚴格。

　　3.3 焊盤與過孔(Via)

　　當焊盤與過孔靠得太近時，焊接時焊料可能流入過孔，導致焊點不完整或虛焊。因此，建議在設計焊盤時保持合理的焊盤-過孔距離，或者在需要的情況下使用“埋孔”或“盲孔”設計，以避免焊料流失。

　　4. 常見問題和解決方案

　　4.1 焊盤剝離

　　焊盤剝離通常是由于設計不當或加工過程中過高的熱應力引起的。解決這一問題的關鍵在于正確控制焊盤與PCB基板之間的粘附力，并在設計時確保焊盤尺寸合適，特別是在大電流情況下，需要適當增加焊盤的面積。

　　4.2 焊料橋接

　　焊料橋接是指焊盤之間的焊料相連，導致短路。常見原因是焊盤間距過小或焊盤過大。解決方法包括增加焊盤間距、減小焊盤尺寸或調整焊接工藝參數。

　　4.3 焊盤氧化

　　焊盤氧化會導致焊接不良或虛焊。為避免這一問題，建議在設計時選擇抗氧化處理的焊盤材料，如OSP(有機保焊劑)、鍍錫或鍍金。同時，注意元器件和PCB的存儲條件，避免過度暴露在空氣中導致焊盤氧化。

　　5. 行業標準和指南

　　焊盤設計的行業標準和指南提供了設計的參考依據。以下是常見的焊盤設計標準：

　　- IPC-2221：電子互連產品設計通用標準，涵蓋焊盤、導線、間距等設計要求。

　　- IPC-7351A：表面貼裝設計標準，為表面貼裝元器件的焊盤設計提供了詳細指導。

　　- IPC-A-610：電子組件的接受標準，規定了焊接質量和焊點外觀的檢驗標準。

　　這些標準為設計者提供了焊盤設計的參考框架，確保設計在滿足制造要求的同時，具備良好的電氣性能和可靠性。
