一站式PCBA加工廠家今天為大家講講PCB設計中的死銅是什么？PCB設計中死銅的隱患與處理方案。在多層電路板制造現場，工程師們常會發現某些銅層區域呈現異常狀態：這些區域既未連接元器件，也未形成有效電路回路，就像電路板上的"僵尸區域"。其產生根源可追溯到多個環節：

　　一、電路板上的"僵尸區域"——死銅的本質解析

　　1. 蝕刻工藝偏差：化學蝕刻過程中，過度蝕刻會導致本應保留的銅箔被意外清除

　　2. 焊盤定位偏移：焊料掩膜對位誤差超過±0.05mm時的連接點失效

　　3. 設計銜接疏漏：原理圖與PCB布局版本不一致導致的斷點問題

　　4. 維修遺留問題：飛線改造后未更新設計文件造成的孤立銅區

　　二、潛伏的電路殺手——死銅的四大危害

　　? 某工業控制器EMI超標案例

　　2019年某型號PLC控制器量產后出現射頻干擾超標，經排查發現底層存在2處3mm2的死銅區。整改采用熱風焊槍局部加熱+導電膠填充方案，最終通過EMC認證。

　　主要危害表現：

　　- 熱失衡：某電源模塊因死銅導致局部溫升達15℃

　　- 阻抗突變：高速信號線周邊死銅使特性阻抗波動±8Ω

　　- 測試盲區：ICT測試覆蓋率下降12%

　　- 成本損耗：每平方米基板浪費銅材約18克

　　三、六維解決方案——從設計到生產的死銅治理

　　3.1 PCB設計階段預防(推薦指數★★★★★)

　　Altium Designer設置示例：

　　Design Rules > Plane > Polygon Connect Style

　　設置最小銅箔面積≥0.25mm2

　　安全間距≥3倍線寬

　　3.2 制造端控制(軍工級標準)

　　- 蝕刻補償：1oz銅箔時間補償+8%

　　- AOI檢測：采用3D X-Ray掃描銅層完整性

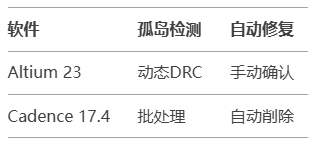

　　主流EDA軟件功能對比：

　　四、進階防護——三大創新實踐

　　1. 智能敷銅：采用Xpedition VX2.11的參數化敷銅功能

　　2. DFM檢查：集成Valor NPI進行可制造性分析

　　3. 動態監測：Python腳本實時監控銅箔網絡狀態

　　關于PCB設計中的死銅是什么？PCB設計中死銅的隱患與處理方案的知識點，想要了解更多的，可關注領卓PCBA，如有需要了解更多PCBA打樣、PCBA代工、PCBA加工的相關技術知識，歡迎留言獲取!
