一站式PCBA加工廠家今天為大家講講電子產品研發階段PCBA打樣要注意哪些問題?PCBA打樣全流程避坑指南。在智能硬件產品研發中，PCBA打樣是決定項目成敗的關鍵環節。我們處理過上萬次研發打樣案例，現從實際生產角度梳理出研發團隊必須關注的五大核心問題與解決方案。

　　PCBA打樣全流程避坑指南

　　一、設計階段：90%的問題源于圖紙缺陷

　　1. 電氣設計規范

　　- 高速信號線走線長度差異需控制在±5mil內，避免時序偏差

　　- 電源層分割時預留10%余量，防止量產時因阻抗波動引發EMC問題

　　2. DFM實戰要點

　　- 器件間距必須≥0.3mm(SMT元件)和1.2mm(DIP元件)

　　- 拼板設計需保留5mm工藝邊，V-CUT深度誤差應≤0.1mm

　　3. 文件交付標準

　　- 提供含3D模型的Step文件，避免結構干涉

　　- BOM表需標注替代料編號及封裝兼容性說明

　　二、元器件選型：隱藏的"定時炸彈"排查

　　2023年行業數據顯示，47%的研發延期由物料問題導致。

　　關鍵對策：

　　1. 生命周期管理

　　- 優先選用生命周期≥5年的工業級器件(如TI、Murata等品牌)

　　- 禁用"即將停產(EOL)"物料，建議備選方案不少于3家供應商

　　2. 樣品驗證流程

　　- 小批量采購前必須完成：

　　? 高低溫循環測試(-40℃~85℃,5次循環)

　　? 24小時通電老化測試

　　3. 特殊元件處理

　　- 鉭電容需標注耐壓值150%余量

　　- BGA器件必須提供X-ray檢測定位圖

　　三、生產過程：容易被忽視的工藝細節

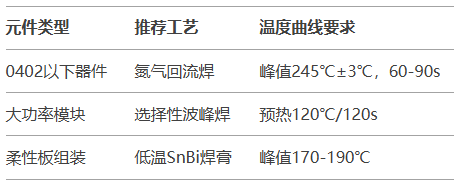

　　1. 焊接工藝選擇矩陣

　　2. 過程控制紅線

　　- SMT貼裝精度：±0.03mm(CHIP元件)/±0.05mm(QFP)

　　- 波峰焊浸錫時間：3-5秒(單面板)/5-8秒(多層板)

　　四、測試環節：從"能用"到"可靠"的關鍵跨越

　　1. 四階檢測法

　　- 一級：SPI焊膏檢測(厚度±15μm)

　　- 二級：3D AOI(檢出率>99.2%)

　　- 三級：在線FCT(模擬真實負載)

　　- 四級：環境試驗(48小時雙85測試)

　　2. 常見故障定位技巧

　　- 電源短路：采用熱成像儀快速定位發熱點

　　- 信號異常：用矢量網絡分析儀檢測阻抗突變

　　五、量產銜接：90%研發團隊踩過的坑

　　1. 工程變更管理

　　- 所有設計變更必須同步更新：

　　? Gerber文件版本號(如V1.2.3_PCB)

　　? BOM表生效日期(精確到小時)

　　2. 技術移交清單

　　- 工藝邊界樣本(Golden Sample)

　　- 關鍵崗位作業指導書(含影像資料)

　　關于電子產品研發階段PCBA打樣要注意哪些問題?PCBA打樣全流程避坑指南的知識點，想要了解更多的，可關注領卓PCBA，如有需要了解更多PCBA打樣、PCBA代工、PCBA加工的相關技術知識，歡迎留言獲取!
