高速PCB打樣需要注意哪些事項?高速PCB打樣需要注意事項

來源:www.zjqz.com.cn 作者:領卓PCBA 發布時間:2025-12-08 11:53:04 點擊數: 關鍵詞:高速PCB打樣

  23年PCBA一站式行業經驗,一站式PCBA加工廠家今天為大家講講高速PCB打樣需要注意哪些事項?高速PCB打樣需要注意事項。高速PCB打樣是驗證高速電路設計可行性與可靠性的關鍵環節,需從設計、材料、工藝、測試等多方面嚴格把控,以下是具體注意事項:

高速PCB打樣


  高速PCB打樣需要注意事項

  一、設計階段:確保信號完整性與電磁兼容性

  布局規劃

  關鍵信號優先:將高速信號(如時鐘、差分對、高頻信號)優先布局在內層,減少輻射干擾。

  分區布局:按功能模塊劃分區域(如數字區、模擬區、電源區),避免信號交叉干擾。

  散熱設計:高功耗元件(如FPGA、電源芯片)集中布局,預留散熱空間或增加散熱焊盤。

  布線規則

  線寬與間距:根據信號頻率調整線寬(如50Ω阻抗控制),保持最小間距(通?!?倍線寬)。

  避免直角/銳角:采用45°或圓弧轉角,減少信號反射。

  差分對設計:保持差分線長度一致(誤差≤50mil),間距恒定(如5mil),以抑制共模噪聲。

  阻抗控制:通過疊層設計(如調整介質厚度、銅箔厚度)實現阻抗匹配(如單端50Ω、差分100Ω)。

  電源與地設計

  電源分割:多電源系統需分割電源層,通過磁珠或0Ω電阻隔離,避免噪聲耦合。

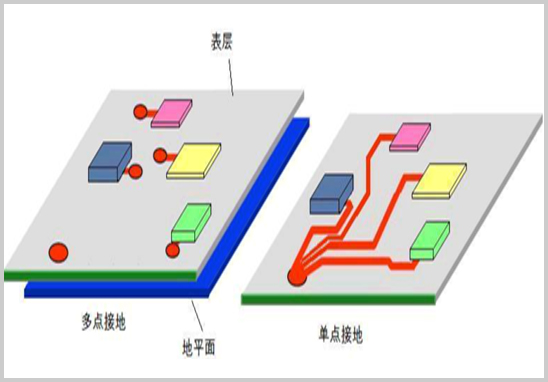

  地平面完整性:優先保證完整地平面,減少地彈效應;高頻信號采用多點接地,低頻信號單點接地。

  去耦電容布局:在電源引腳附近放置去耦電容(如0.1μF+10μF組合),縮短回流路徑。

  二、材料選擇:匹配高頻特性需求

  基板材料

  低損耗材料:選用介電常數(Dk)穩定、介電損耗(Df)低的材料(如Rogers 4350B、Taconic TLX系列),減少信號衰減。

  熱膨脹系數(CTE)匹配:確?;迮c銅箔CTE接近,避免高溫下分層。

  銅箔與表面處理

  銅箔類型:采用低輪廓銅箔(HVLP),減少趨膚效應對高頻信號的影響。

  表面處理:沉金(ENIG)或化學鎳鈀金(ENEPIG)提供平整表面,適合高頻信號傳輸;避免噴錫(HASL)因表面粗糙度導致阻抗不連續。

  三、制造工藝:保障精度與可靠性

  制版與蝕刻

  激光直接成像(LDI):提高線路精度(線寬/間距誤差≤±10%),減少菲林對位誤差。

  蝕刻補償:根據蝕刻因子調整線路設計,確保實際線寬符合要求。

  鉆孔與孔金屬化

  激光鉆孔:用于微孔(≤0.1mm)加工,提高孔壁光滑度。

  沉銅與電鍍:控制沉銅厚度(≥1μm),確??足~均勻性(≥20μm),避免孔斷。

  層壓與阻抗控制

  真空層壓:減少層間氣泡,提高疊層結合力。

  阻抗測試:使用TDR(時域反射儀)驗證阻抗一致性,偏差≤±10%。

  四、測試與驗證:全面評估性能

  電氣性能測試

  信號完整性測試:通過眼圖、抖動、插入損耗等指標評估高速信號質量。

  阻抗測試:驗證單端/差分阻抗是否符合設計要求。

  串擾測試:測量相鄰信號間的耦合噪聲,確保串擾≤-40dB。

  環境可靠性測試

  熱循環測試:模擬溫度變化(如-40℃~125℃),檢查焊點可靠性。

  振動測試:驗證機械結構在振動環境下的穩定性。

  ESD測試:確保PCB滿足IEC 61000-4-2標準(如±8kV接觸放電)。

  五、溝通與協作:確保需求精準落地

  與廠商技術對接

  提供完整設計文件:包括Gerber文件、BOM清單、鉆孔文件、疊層結構說明。

  明確工藝要求:如阻抗控制、表面處理、孔徑公差(通常±0.05mm)。

  選擇專業廠商:優先選擇有高速PCB打樣經驗的廠商,確保工藝能力匹配。

  樣品評估與反饋

  外觀檢查:檢查板面平整度、阻焊覆蓋、字符清晰度。

  功能測試:裝配元器件后進行實際功能驗證,記錄問題點。

  迭代優化:根據測試結果調整設計或工藝,直至滿足要求。

  六、成本控制與交期管理

  合理規劃打樣數量:根據測試需求確定數量(如5-10片),避免浪費。

  選擇加急服務:緊急項目可選用廠商加急服務。

  優化設計減少成本:如合并拼板、簡化工藝(如減少盲埋孔),降低打樣費用。

  關于高速PCB打樣需要注意哪些事項?高速PCB打樣需要注意事項的知識點,想要了解更多的,可關注領卓PCBA,如有需要了解更多PCBA打樣、PCBA代工、PCBA加工的相關技術知識,歡迎留言獲取!
